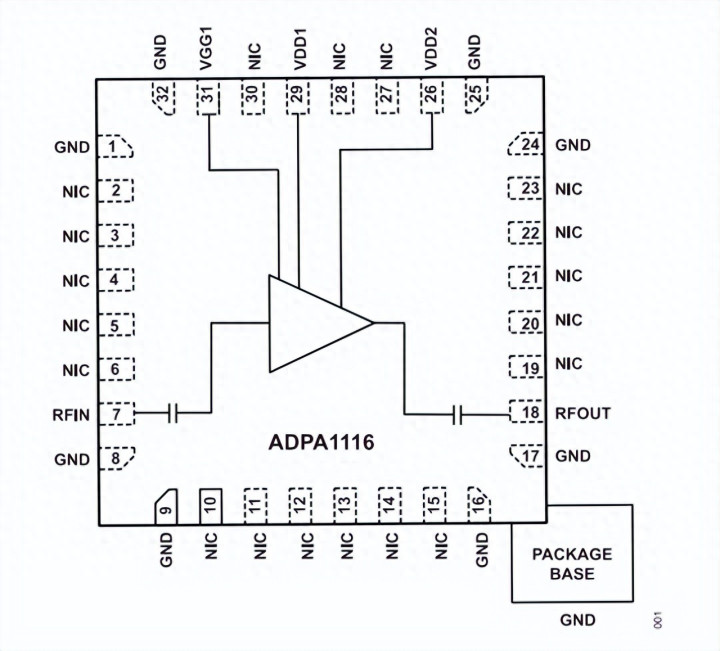

ADPA1116是一款0.3 GHz至6 GHz的功率放大器，饱和输出功率（POUT）为39.5 dBm杠杆软件，功率附加效率（PAE）为40%，在输入功率（PIN）为16.0 dBm时，从0.5 GHz到5 GHz的典型功率增益为23.5 dB。射频输入和射频输出是内部匹配和交流耦合的。28 V的漏极偏压被施加到具有集成偏置电感器的VDD1和VDD2引脚。通过向VGG1引脚施加负电压来设置漏极电流。
ADPA1116采用氮化镓（GaN）工艺制造，封装在32引脚引线框架芯片级封装中，预成型腔[LFCSP_CAV]，指定工作温度为-40°C至+85°C。
特征
内部匹配，0.3 GHz至6 GHz，39.5 dBm，GaN功率放大器
RF输入和RF输出AC耦合
集成漏极偏置电感器
输出功率：从0.5 GHz到5 GHz，典型值为39.5 dBm（PIN=16.0 dBm）
功率增益：从0.5 GHz到5 GHz，典型值为23.5 dB（PIN=16.0 dBm）
PAE:0.5 GHz至5 GHz的典型PAE:40%（PIN=16.0 dBm）
小信号增益：0.5 GHz至5 GHz的典型值为33.5 dB
电源电压：28V
静态电流：300mA杠杆软件
